過熱故障、絕緣故障和機械故障是造成電力系統安全事故重要原因，而過熱故障的發生頻率又占事故總數的50％以上，高壓配電裝置異常溫度升高必將引起接觸電阻增大、設備老化，絕緣下降、導體燒溶，嚴重的將造成接地短路，繼發為相間短路，造成設備損壞、中斷供電，甚至引發嚴重的人身、電網、設備事故；這些惡性事故不但給電力企業帶來了嚴重的經濟損失，還有可能造成無法估量的惡劣社會影響，由于過熱故障頻發不斷且有增長之勢，因此《國家電網公司十八項電網重大反事故措施》(試行)中11.7.2關于“加強對運行設備溫升的監視”就明確提出了對容易發生“過熱”故障的元件要進行溫升監測，當前，社會的發展也對整個供電環節都提出了更高的安全及質量要求，對配電裝置運行溫度的監測也是智能電網建設的重要課題，因而本報告認為有必要在配電裝置中配置相關的溫升在線監測裝置，使電力企業有針對性的采取預防措施，提高安全供電水平；

隨著電網的發展和裝備技術的提高，密閉式10kV、35kV系統開關柜在電網中已大量使用，小型化、緊湊化的設計以及用電環境的變化，使得開關柜內部過熱現象已成為開關柜使用中的常見異常狀態，因而在一些負荷較重的線路中，普遍存在開關柜內各主導流部位溫升超標的問題；[0005]在新時代的電氣電力發展迅猛的過程中，電力設備的穩定和人民生活密切相關，所以對于開關柜和干式變壓器等電力設備的穩定運行也有了更高的要求，高壓電氣設備溫度在正常范圍之內是是否開關柜等設備運行正常的一個重要方面，也是開關柜設備比較容易發生故障的原因，所以對高壓電氣設備的在線溫度監測系統必須具有良好的絕緣性，高精度的準確性，快速反應能力及很強的抗干擾能力；

性能指標

參數值

測溫范圍-40～300℃

溫度分辨率0.1℃

測溫精度±0.5℃

測溫通道1～12通道

報警干接點輸出、人機界面顯示

外部接口RS485，Modbus規約

溫度畫面數據刷新2S

探頭直徑φ3mm

電源輸入AC220V±10％，50/60Hz

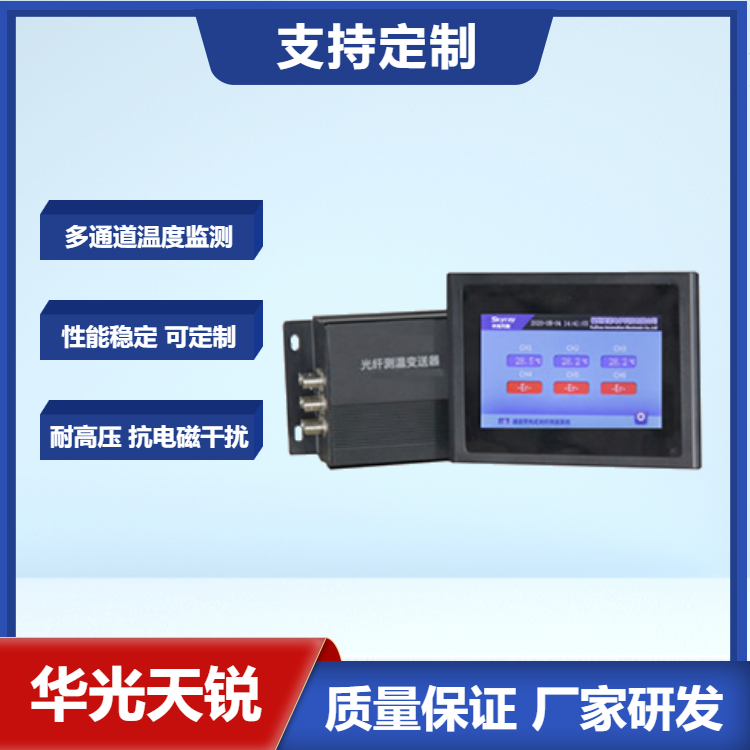

熒光光纖(含測溫探頭)將測溫探頭監測部位的溫度信息轉換為光信號，并傳送給光纖測溫變送器，光纖傳感器的探頭尺寸極小，可直接安裝在被測點上，測溫準確，響應迅速；其尾纖選用柔軟、堅固的特制光纖，它具有傳輸帶寬高、信號穩定、抗電磁干擾、抗撓曲、抗沖擊強度高和連接快捷等優點；尾纖護套的材質是聚四氟乙烯，它具有耐高溫、耐老化、耐腐蝕、高絕緣、不粘附等特性，可適應高壓、高溫、強電磁等惡劣的使用環境。我司的光纖傳感器在0.4m的長度上至少可以耐受100KV的高壓。
